圖文解說：游標卡尺的使用方法

發布時間：2017-06-29

游標卡尺是工業上常用的測量長度的儀器，可直接用來測量精度較高的工件，如工件的長度、內徑、外徑以及深度等。

游標卡尺的概述

游標卡尺作為一種被廣泛使用的高精度測量工具，它是由主尺和附在主尺上能滑動的游標兩部分構成。如果按游標的刻度值來分，游標卡尺又分0.1、0.05、0.02mm三種。

游標卡尺的讀數方法

以刻度值0.02mm的精密游標卡尺為例，讀數方法，可分三步；

1）根據副尺零線以左的主尺上的最近刻度讀出整毫米數；

2）根據副尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數；

3）將上面整數和小數兩部分加起來，即為總尺寸。

0.02mm游標卡尺的讀數方法

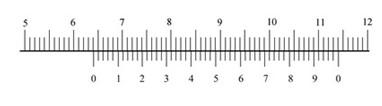

如上圖所示，副尺0線所對主尺前面的刻度64mm，副尺0線后的第9條線與主尺的一條刻線對齊。副尺0 線后的第9條線表示：
0.02x9= 0.18mm
所以被測工件的尺寸為：
64+0.18=64.18mm

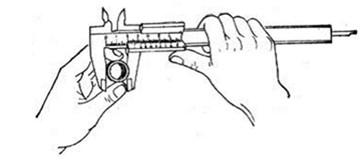

測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數，如下圖所示：

游標卡尺作為一種常用量具，其可具體應用在以下這四個方面：

1）測量工件寬度

2）測量工件外徑

3）測量工件內徑

4）測量工件深度

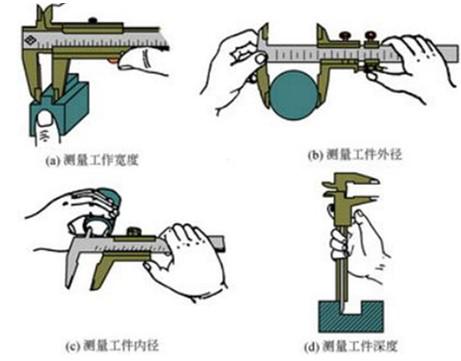

具體的這四個方面的測量方法請看下圖：

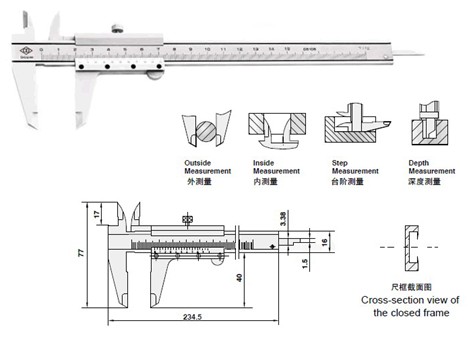

游標卡尺是比較精密的量具，使用時應注意如下事項：

1) 使用前,應先擦干凈兩卡腳測量面,合攏兩卡腳,檢查副尺0線與主尺0線是否對齊,若未對齊,應根據原始誤差修正測量讀數。

2) 測量工件時,卡腳測量面必須與工件的表面平行或垂直,不得歪斜。且用力不能過大,以免卡腳變形或磨損,影響測量精度。

3) 讀數時，視線要垂直于尺面，否則測量值不準確。

4) 測量內徑尺寸時，應輕輕擺動，以便找出最大值。

5) 游標卡尺用完后，仔細擦凈，抹上防護油，平放在合內。以防生銹或彎曲。
