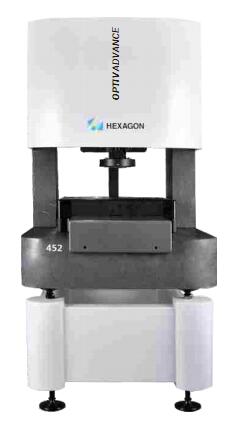

影像測量儀的測量功能？
發布時間：2020-07-10
1、影像測量儀自動抓取測量功能(自動捕獲點、線、圓，弧形等)將產品工件放置在軟件主界面里時，只需選擇相對的繪圖指令，軟件智能精準地自動繪制產品工件實時影象中的線、圓等圖元，這類繪圖方式較肉眼取點更精確更迅速，并且避免了人為因素偏差。
2、影像測量儀根據智能化圖像處理的高精度電子光學輔助調焦和測量作用：
具有全自動和手動對焦作用，選定目標地區后全自動或手動挪動Z軸，可搜索到最清楚部位。軟件自動捕獲、辨別，將人為因素偏差降至較低。
3、地圖應用
個性化的地圖導航作用可以幫助你在大產品工件上迅速定位局部位置，縮短了操作需要的找尋時間。打開地圖可以虛似測量。
4、自動式及手動式CNC測量
CNC編程測量分成自動式和手動式影像測量儀模式，在自動式CNC方式下，進行大批工件檢驗時，只需要對精確測量過程進行一次編程就可以自動進行數次自動式反復測量。針對手動式操作臺選用手動式CNC方式，可完成仿真模擬CNC的自動測控系統作用，提升工作效能。
5、列陣測量
影像測量儀陣列測量可以對同一產品工件上列陣分布的部分進行自動測控系統。
6、工程圖紙比對
打開CAD設計圖，與具體影像不符合，使用工程圖紙核對中的擺正功能可以將開啟的圖紙與影象重合。使用擺正后的圖型，可以進行測量或做簡易核對。
7、SPC統計分析
影像測量儀內置SPC（統計過程控制)功能，可以在測量后載入指定的測量數據，轉化成X-R、Xm-R等控制圖。
